یکی از جذاب ترین مکان های علمی آزمایشگاهها می باشد. آزمایشگاه محلی برای آزمایش راستی آزمایی نمونه های طراحی شده می باشد. در رشته برق و الکترونیک آزمایشگاههای متعددی وجود دارد که در آنجا می توان گزارش های عملی یک سیستم طراحی شده را دریافت کرد. از این رو در رشته دانشگاهی برق، الکترونیک و مخابرات، دانشجویان ملزم به گذراندن واحد های آزمایشگاهی هستند تا بتوانند علاوه بر آموزش تئوری آموزش های عملی کار با تجهیزات اندازه گیری دقیق را فرا گیرند. تجهیزات اندازه گیری الکترونیک پایه اصلی اندازه گیری پارامترهای اصلی در رشته برق و الکترونیک می باشد. این پارامترهای عبارت اند از: ولتاژ AC/DC، جریان، اهم، فاراد، هانری، هرتز، دوره تناوب، اندوکتانس، امپدانس، سوسپتانس و… است. یکی از مهمترین و اصلی ترین دستگاههای اندازه گیری در آزمایشگاههای الکترونیک دستگاه اسیلوسکوپ می باشد. به این دستگاه چشم مهندس الکترونیک در لابراتوآر گویند و توانایی نمایش و اندازه گیری فرکانس، ولتاژ، جریان و پارامترهای مرتبط با اینها را دارد. در اینجا به معرفی کامل انواع اسیلوسکوپ می پردازیم.

اسیلوسکوپ چیست؟

اسیلوسکوپ یکی از مفیدترین ابزارهای آزمایشی است که برای طراحی مدارهای الکترونیکی، ساخت قطعات الکترونیکی، تست، سرویس و تعمیر استفاده می شود.

اسیلوسکوپ ابزار آزمایشی است که شکل موج ولتاژ را با تغییر در طول زمان نمایش می دهد. بعد از مولتی متر، احتمالا ابزاری است که اکثر افرادی که با مدارهای الکترونیکی کار می کنند، به یکی از اشکال مختلف آن، به دست می آورند. اسیلوسکوپ ها ابزار مهمی در مهندسی الکترونیک یا تسترها به شمار می آیند. اسیلوسکوپ قطعه ای از تجهیزات تست الکترونیک است که امکان مشاهده شکل موج ها را فراهم می کند و از این طریق مشاهده هر گونه مشکلی را که در مدار الکترونیکی رخ می دهد بسیار آسان تر می کند.

با توجه به مزایایی که دارند، اسیلوسکوپ ها یک قطعه ضروری از تجهیزات تست الکترونیکی برای هر آزمایشگاه الکترونیک یا سخت افزار الکترونیکی تست منطقه ای هستند، اعم از طراحی مدارهای الکترونیکی عمومی، تولید الکترونیک، خدمات، تعمیر و یا هر جایی از مدارهای الکترونیکی که بایستی شکل موج آنها بررسی شود.

نام اسیلوسکوپ به این دلیل است که امکان مشاهده نوسانات را فراهم می کند. گاهی اوقات از نام اسیلوسکوپ پرتو کاتدی استفاده می شد. دلیل این امر این بود که از لوله های پرتو کاتدی برای نمایش شکل موج استفاده می شد. امروزه از این ابزارهای تست فقط به عنوان اسیلوسکوپ یا فقط اسکوپ یاد می شود.

انواع اسیلوسکوپ

به صورت کلی اسیلوسکوپ ها در دو نوع ساخته و عرضه شدند

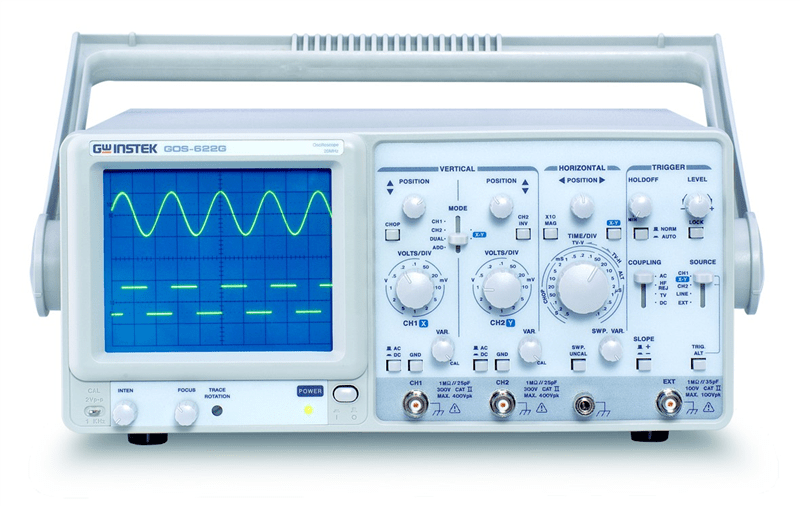

1- اسیلوسکوپ های آنالوگ

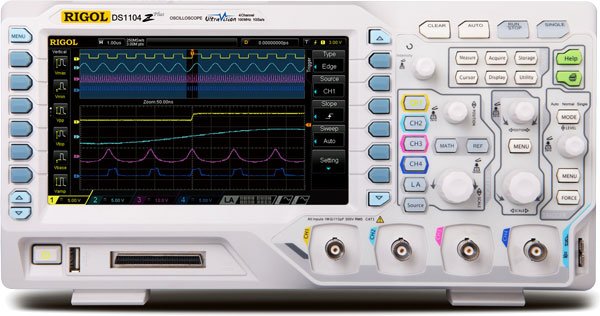

2- اسیلوسکوپ های دیجیتال

که عملکرد هر دوی آنها یکسان است. توجه داشته باشید که محدوده دیجیتال ممکن است به جای استفاده از دکمه، برخی از کنترل‌های موجود در منوی نمایشگر LCD را پنهان کند. اولین انواع اسیلوسکوپ ها آنالوگ بودند، اما با پیشرفت تکنولوژی دیجیتال، امروزه تقریبا تمام ابزارهای آزمایشی جدید با پردازنده کنترل می شوند و از پردازش سیگنال دیجیتال برای ارائه نمایش های عالی از شکل موج ها استفاده می کنند.

نه تنها اسیلوسکوپ‌هایی در جعبه‌های استاندارد وجود دارد، بلکه برخی از اسکوپ‌ها برای اتصال به رایانه‌ها طراحی شده‌اند و از نمایشگر و پردازش آنها برای کمک استفاده می‌کنند. اغلب آنها اسیلوسکوپ‌های USB هستند که از طریق پیوندهای USB متصل می‌شوند.

کاربرد اسیلوسکوپ

اگرچه این روزها استفاده از اسیلوسکوپ ها آسان است، اما درک درستی از نحوه عملکرد این موارد از تجهیزات تست الکترونیک و کنترل هایی که وجود دارد و نحوه عملکرد آنها کمک می کند. حتی کلیدهای نرم افزاری روی صفحه نمایش وجود دارد، بنابراین کارهای زیادی می توان انجام داد. معمولا پرکاربردترین کنترل‌ها در همه حوزه‌ها از هر سازنده‌ای مشترک هستند، بنابراین جابه‌جایی از یک دامنه به حوزه دیگر اغلب آسان است.

هر اسیلوسکوپی برای اتصال به واحد تحت آزمایش نیاز به پراب دارد. عملکرد و استفاده از این کاوشگرهای اسکوپ باعث می شود بهترین ها از ابزار آزمایش واقعی ساخته شود، بنابراین دانستن اینکه کدام پراب ها را انتخاب کنید، چگونه آنها را تنظیم کنید و محدودیت ها برای درک واقعی اندازه گیری های انجام شده ضروری است.

اجزای اسیلوسکوپ

صفحه نمایش اولین چیزی که در اسیلوسکوپ به آن توجه می شود صفحه نمایش بزرگی است که برای نمایش شکل موج استفاده می شود. این معمولاً ممکن است حدود یک چهارم فضای پنل جلویی یا حتی کمی بیشتر را اشغال کند. اغلب خوب است که یک صفحه نمایش نسبتاً بزرگ داشته باشید، بنابراین دیدن عناصر مختلف شکل موج آسان تر است.

اتصالات انواع کانکتورهای مختلف در پنل جلویی وجود دارد. معمولا یک ورودی برای هر یک از کانال هایی که باید نمایش داده شوند وجود دارد. اغلب یک اسیلوسکوپ بیش از یک کانال دارد. بسیاری از اسیلوسکوپ ها دو کاناله هستند و بنابراین می توانند دو سیگنال را همزمان نمایش دهند و امکان مقایسه شکل موج ها را فراهم کنند. ورودی های دیگر ممکن است شامل یک ورودی ماشه باشد که ردیابی روی اسیلوسکوپ را بر اساس این سیگنال فعال می کند.
