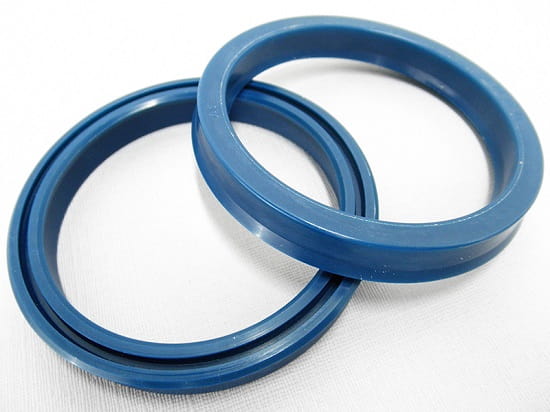

پکینگ یا قطعه آب بندی تجهیزی کاربردی جهت آببندی بوده و به شکل دینامیکی در آببندی پیستون و شافت پمپ‌ها کاربرد دارند. اغلب پکینگ ها از لاستیک طبیعی یا مصنوعی تولید می شوند که هر یک دارای سایزی متفاوت می باشند. به طور معمول عمر مفید پکینگ ها با توجه به جنس آن ها در نظر گرفته می شود پکینگ‌ها به شکل ردیفی یا چند تکه می باشند و با توجه به الیاف تقویت می گردند. در صورتی که جهت تقویت این پکینگ‌ها از رینگ پشتیبان استفاده گردد، تحمل فشار آن ها افزایش می یابد. بک آپ رینگ و ایکس رینگ نیز در اینمیان بسیار کاربردی هستند که می توان از مراکز معتبر تهیه نمایید. لبه‌های داخلی و خارجی پکینگ‌ها تعیین کننده جایگاه آن‌ها می باشد.
وقتی که لبه‌های بیرونی بلندتر باشند، گلویی عمل می نماید و در صورتی که لبه‌های داخلی بلندتر باشند، پیستونی درگیر می شود. چنانچه که این لبه‌ها تقارن داشته باشند، هم گلو و هم پیستون باهم عمل خواهند کرد. نحوه نصب آن ها اغلب به صورتی است که با فشار، لبه پکینگ را به دیواره چسبانده و به شکل بهتری آببندی صورت می گیرد.
اصول عملکرد پکینگ به چه شکل است؟
پس از قرار گرفتن پکینگ در حفره مخصوص آببندی، به وسیله پیچ‌هایگلند یا همان شیار آببندی، به شکل محوری فشرده خواهند شد. در زمان حرکت نسبی شفت و پکینگ و به علت پلاستیسیته پکینگ، نیرویی شعاعی به وجود می آید و منجر به تماس پکینک با شفت می گردد. در این شرایط ، ماده روان کار نیز لایه نازک روغنی در سطح تماس به وجود می اورد که با نام اثر یاتاقان شناخته می شود. در فرورفتگی هایی که تماس ایجاد نگردیده ، شیاری روغنی به وجود می آورد. لذا درقسمت هایی که تماسی و غیرتماسی ایجاد شده ، شکلی مارپیچ به وجود اورد به این شکل نقش مهمی در جلوگیری از نشتی سیالات ایجاد خواهد کرد .به طور کلی عملکرد پکنیگ نیز بر حسب همین لایه‌های نازک و شکل‌های مارپیچ در نظر گرفته می شود. اثر یاتاقان و مارپیچی در یک آببندی خوب به درستی حفظ می شود. ضمن اینکه فشردگی و روغن کاری در آن باید به خوبی صورت گیرد. در واقع در صورت عدم روغن کاری صحیح و یا فشردگی زیاد باعث لایه روغنی خوب انجام نمی گیرد و منجر به ایجاد مشکل در شفت و خوردگی خواهد شد.
بک آپ رینگ چیست ؟
بک آپ رینگ از دیگر لوازم آب بندی شناخته می شود . بر خلاف باور مردم، حلقه های پشتیبان به هیچ وجه به عنوان مهر و موم استفاده نمی شوند و از ابتدا به عنوان مهری جهت نگهداری و پشتیبانی از سایر اجزا استفاده می شدند. اغلب حلقه های پشتیبانی از بخش های مستطیلی تشکیل می شوند که هر یک اشکال مخصوص به خود را دارند. حلقه های پشتیبان اغلب همراه با اجزای آب بندی که معمولاً آب بند الاستومری می باشند در شیار جای داده می شوند که ترجیحاً حلقه های آب بندی NBR، HNBR، VITON و پلی اورتان می باشد.

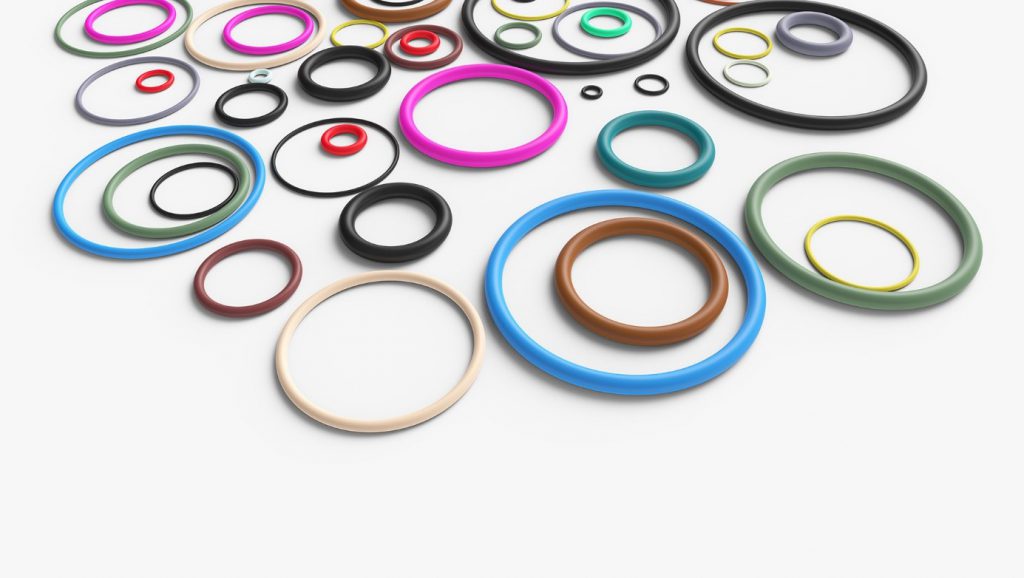

حلقه پشتیبان می بایست با تحمل بسیار دقیق تراشیده گردد تا از برآمدگی درزگیرهای الاستومری همچون پلی اورتان پیشگیری شود. رینگ های پشتیبان جهت نگهداری حلقه های O کاربرد دارد و در فشار بالا مصرف می شوند، در هر دو شرایط استاتیک و دینامیکی بر روی حلقه های O جای داده می شوند و از خوردگی پیشگیری به عمل می آورند. در واقع سختی پایه ها می بایست از سختی حلقه های O بیشتر باشد. به عنوان یک قاعده، تاج های ذخیره از سطح مقطع مستطیلی برخوردار می باشند که در شکل های مختلف تولید می شوند. حلقه های پشتیبان می بایست با تحمل بسیار دقیق ماشین کاری گردد تا از برآمدگی واشرهای الاستومری مانند پلی اورتان پیشگیری شود.
مزایای بک اپ رینگ :
- سطح مقطع مقعر
- امکان حرکات متقابل در سیل
- استفاده از اورینگ با فشار بالا
- حرکات جانبی را راحت می کند
- جبران شکاف های آب بندی شعاعی
- جلوگیری از دفرمه شدن اورینگ و حفظ و نگه داری سیل
- پیشگیری از تغییر شکل حلقه O و حفظ سفتی
- فشار آب بندی را افزایش میدهد و عمر آب بندی را افزایش میدهد
- کاربرد به عنوان مهر و موم داخلی و خارجی
- امکان استفاده از حلقه رزرو
- در صورت وجود نوسانات شدید حرارتی جبران خسارت خواهد کرد
- جهت برنامه های استاتیک و پویا
استفاده از ایکس رینگ
ایکس رینگ می توانند کاربردهای متنوعی همچون ایستاتیک و یا دینامیک استفاده شوند..به طور کلی ایکس رینگ ها در هر طرف دو قسمت آب بندی دارند .ایکس رینگ از نظر فشرده شدن نیاز کمتری دارند تا به این صورت آب بندی درستی صورت گیرد. بنابراین افزایش عمر بیشتری خواهند داشت و از نظر سایز و اندازه مطابق استانداردهای لازم مانند اورینگ ها می باشند.
مزیت های ایکس رینگ X-ring
طراحی چند لوبی د رکنار سطح آب بندی دوبرابری از ویزگی های استفاده از اورینگ های استاندارد می باشد که موجب آب بندی بهترآن می گردد. طراحی سطح چند گوشه ای در ایکس رینگ موجب افزایش عمر در این ایکس رینگ ها می شود. برای آب بندی مناسب به فشار دادن زیاد نیازی نخواهد بود. بنابراین موجب سایش و پارگی کمتر می شود. در نهایت هزینه های تعمیر و نگهداری نیز کاهش می یابد.
شرکت سیل گستر سالاران به عنوان یکی از وارد کنند و فروشندگان انواع پکینگ، وی سیل و بک آپ رینگ می باشد. جناب آقای کرم اکبری مدیر عامل شرکت بوده که در این مجموعه از سال ۶۸ به مدت ۹ سال به عنوان شاگرد و با کم‌ترین میزان دریافتی در راستای اورینگ و بک آپ رینگ و قطعات لاستیکی ایرانی در بازار مشغول به فعالیت می باشد. در دی‌ماه ۷۷ اقدام به راهاندازی کسب و کار شخصی خود نموده و محصولات آب بندی را با کیفیتی بی نظیر ارائه می دهد. در سال ۷۹ با خرید سهم شریک، صاحب کل امتیاز فروشگاه شدند و به ارائه‌ی محصولات تولیدی داخلی پرداختند. شرکت ایران سایت ارائه دهنده خدمات سئو و طراحی سایت
